Krata TYP LX20 / GL40

TYP_LX20TYP LX20/GL40 – wypełniane lexanem / szkłem hartowanym


Kiedy  wymagane  jest  szczególne  zabezpieczenie, stosowane  są  nietłukące się, przezroczyste  wypełnienia  PCV o grubości 2 mm. Idealnie nadają się do pomieszczeń, które poza zabezpieczeniem  wymagają  wizualnej  indywidualności oraz  prezencji. Linie  tego  stylu krat są czyste i zapewniają dyskretny widok do wewnątrz. Typ może być montowany do wysokości 4000 mm.

Typ  GL40  stosowany  alternatywnie  do  LX20,  gdy  zachodzi  uzasadniona  potrzeba użycia szkła zamiast PCV.

Charakterystyka:

Typ LX20 – panele wypełniane lexanem
Typ GL40 – panele wypełniane szkłem hartowanym


LX20 – 8,5 kg/m²
GL40 – 11,7 kg/m²


RYSUNKI TECHNICZNE

Kraty harmonijkowe VertiFlex to systemy zamykające stosowane do zabezpieczania i oddzielania pomieszczeń handlowych, kiosków, barów, recepcji, okienek oraz innych wnętrz użyteczności publicznej znajdujących się m.in. na lotniskach, galeriach handlowych, szpitalach, hotelach.

Są zbudowane z profili aluminiowych z panelami wypełnionymi lexanem, szkłem, arkuszami stali perforowanej lub pełnej. Są otwierane i zamykane ręcznie, dzięki czemu nie potrzebują doprowadzania instalacji elektrycznej ani konserwacji napędów w okresie użytkowania. Mogą być z łatwością obsługiwane przez jedną osobę.
Kratami VertiFlex można zamykać obszary do 60 m. długości, dopasowując jednocześnie ich konstrukcję do różnych krawędzi i krzywizn, w tym dowolnych łuków. Zależnie od potrzeb i uwarunkowań technicznych, kraty harmonijkowe mogą występować w różnych typach.


[ WIĘCEJ SZCZEGÓŁÓW ]

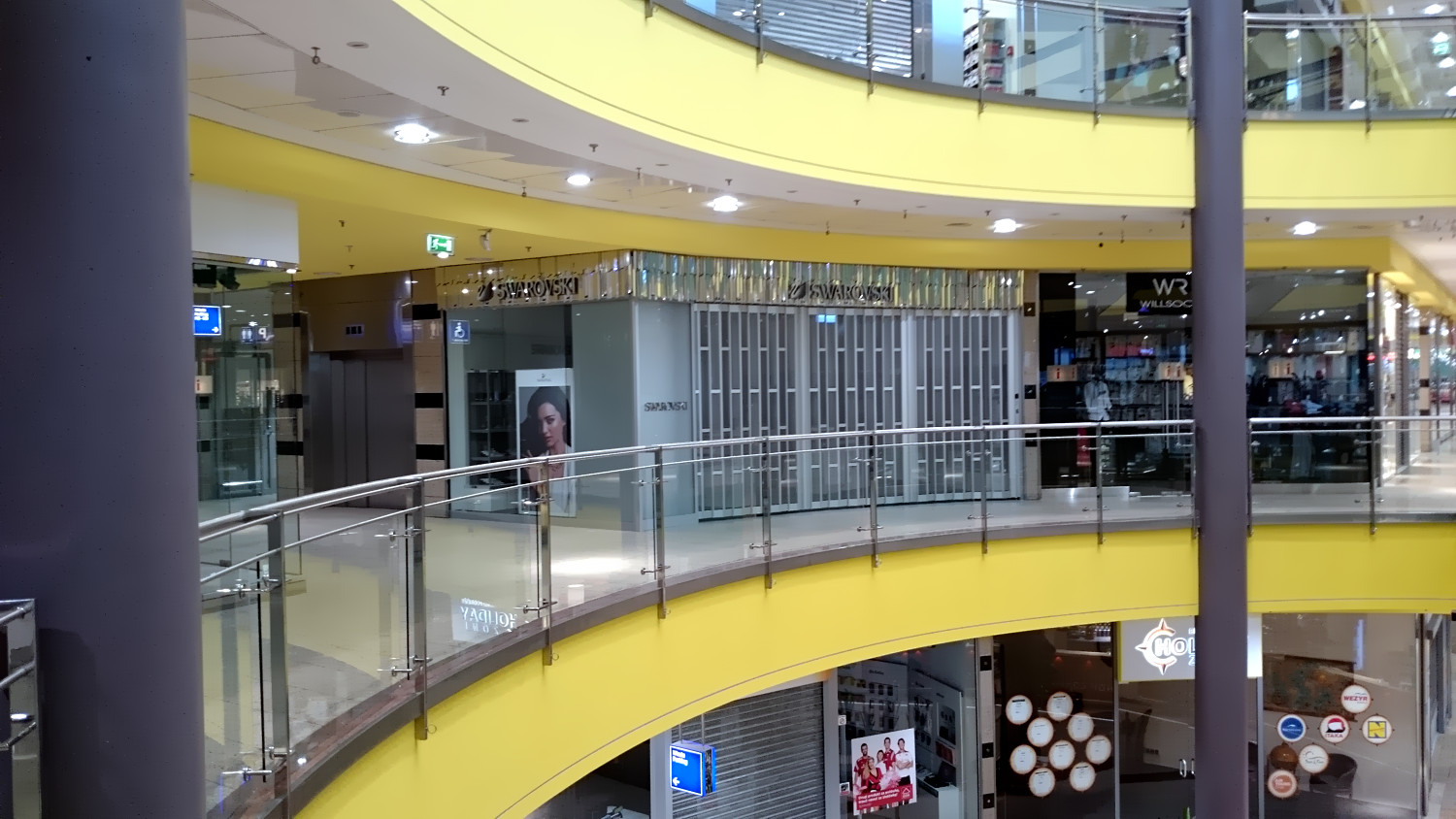

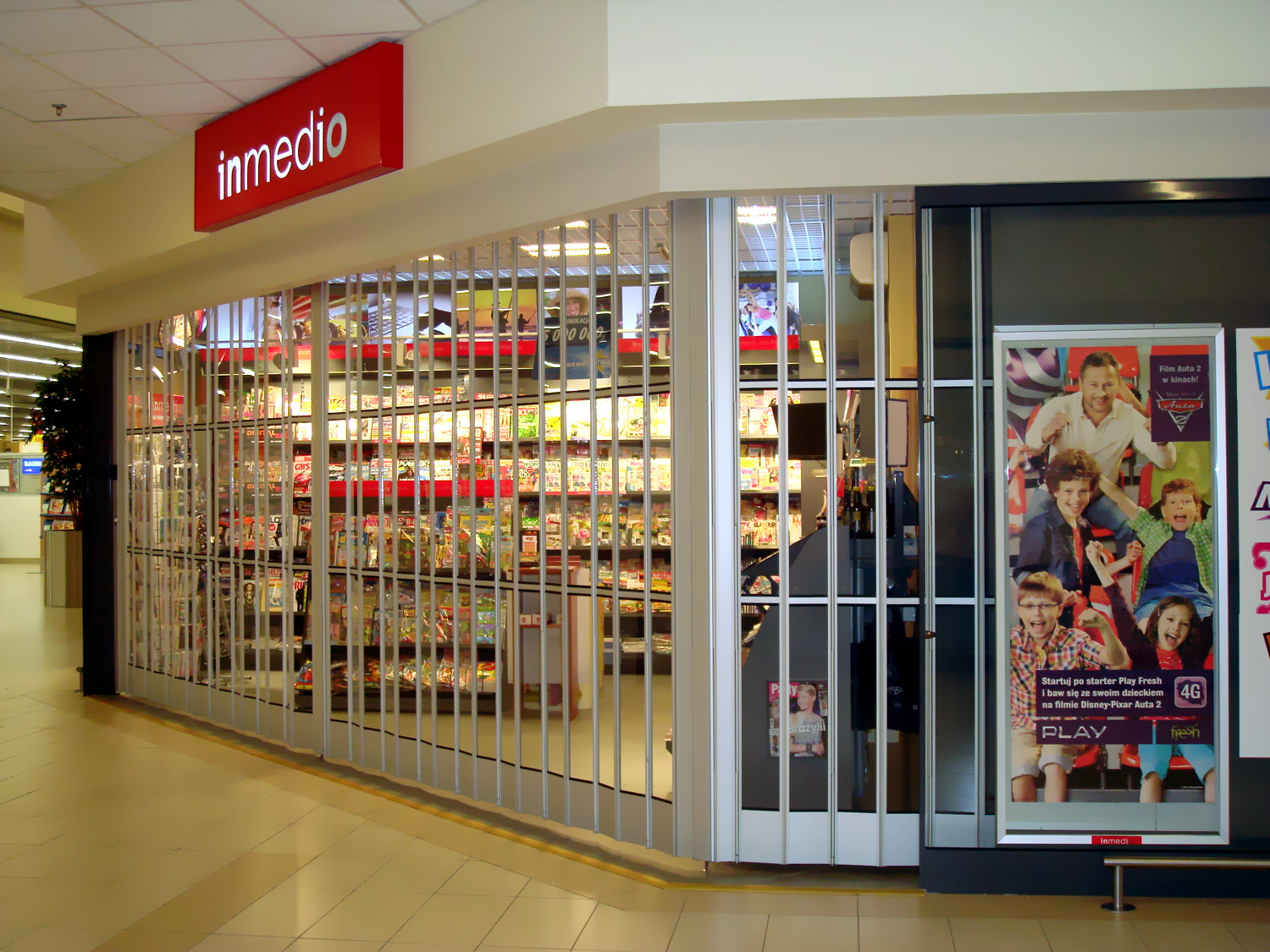

Zobacz realizacje:

Rysunki techniczne

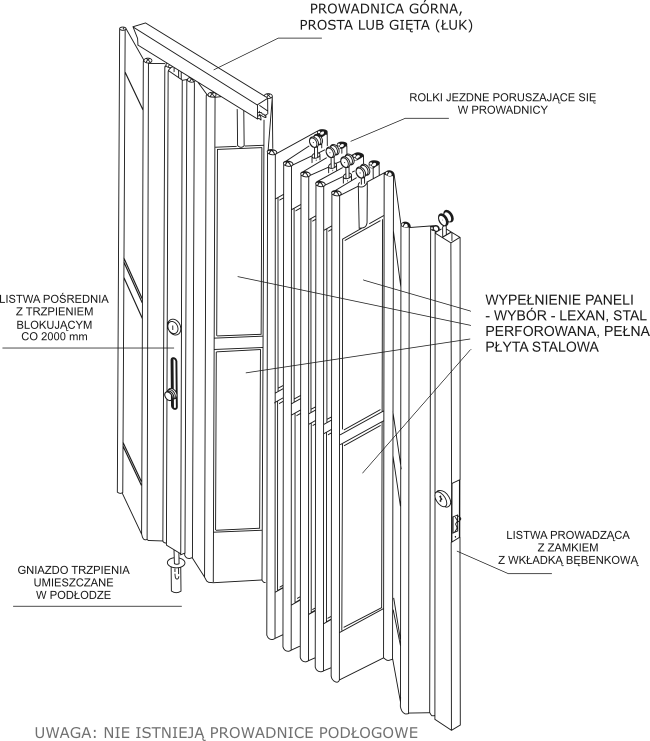

WIDOK IZOMETRYCZNY
rysunek_izometryczny1

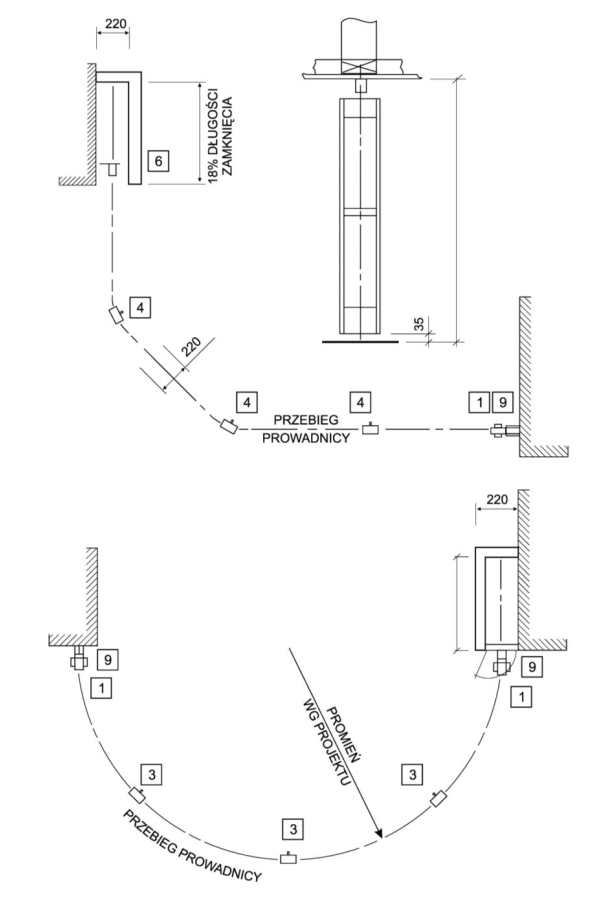

PRZYKŁADY ZAMKNIĘĆ KRATAMI VERTIFLEX
przykladowe_zamkniecia
Prowadnice
prowadnica_kraty

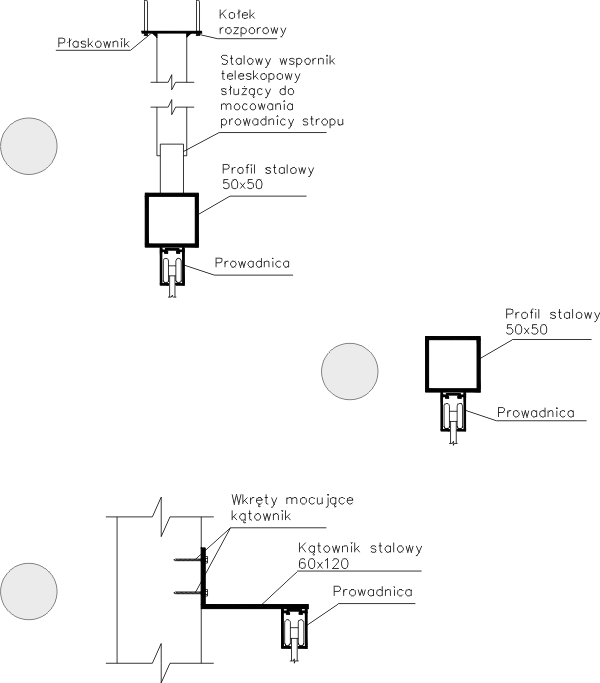

Mocowanie prowadnic
sposoby_mocowania_prowadnicy

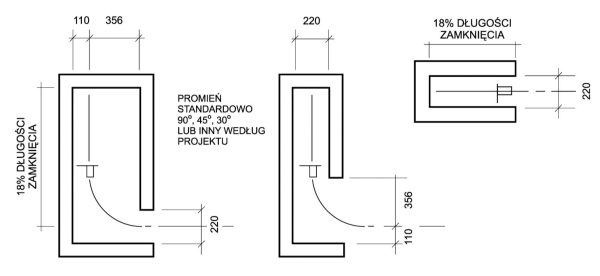

Układy parkowania
uklady_parkowania

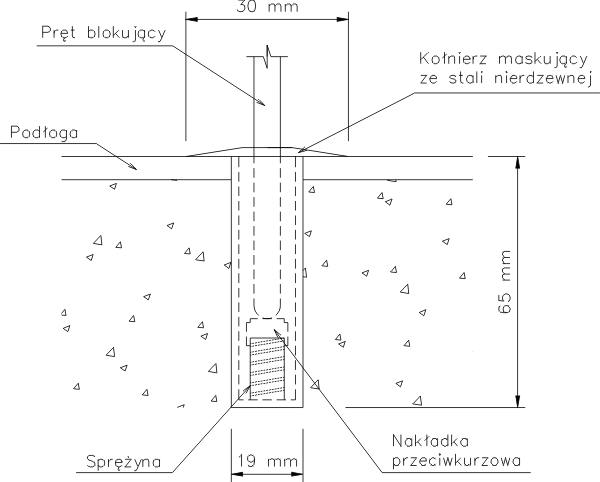

Parkowanie profili pośrednich
sposoby_parkowania_profili

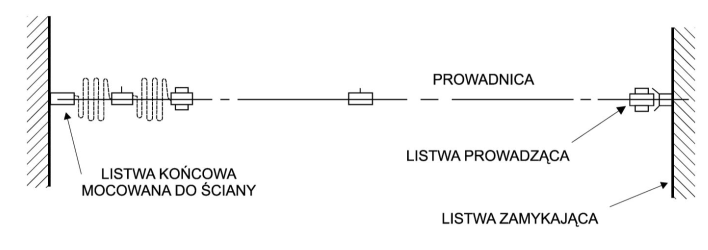

Parkowanie bez prowadnicy
parkowanie_bez_kieszeni

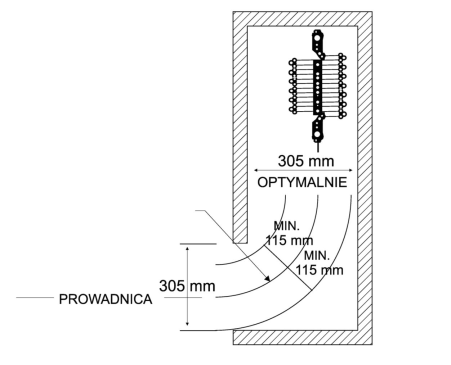

Kieszeń dokująca
kieszen_dokujaca

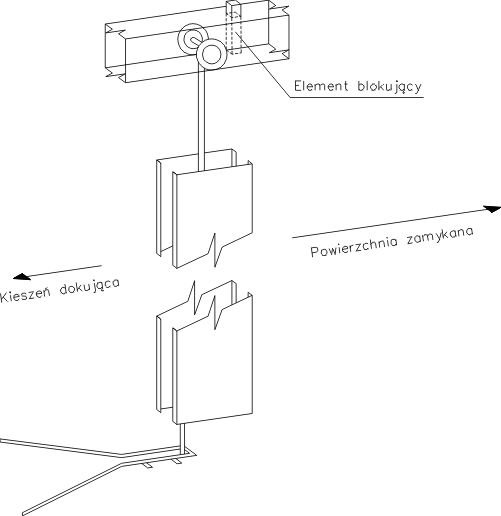

Blokowanie końca kraty
blokowanie_konca_kraty
